Yli 40 vuoden ajan Italialainen M.CONTI on tuonut tuotteillaan laatua ja tarkkuutta tuotantoprosesseihin kaikkialla maailmassa. Tehdas sijaitsee Pesarossa, Keski-Italiassa. Tehtaan tuotteet ovat edustamamme yli 20 vuoden aikana osoittautuneet ammattikäyttöön sopiviksi, hyvin luotettaviksi tarkoiksi ja kestäviksi, lisäksi näillä on erinomainen hinta laatu. M:CONTI esiasetuslaitteita on toimitettu mm. Ferrarin ja Lamborghinin tehtaille mikä kertoo niiden tinkimättömästä laadusta.



M.CONTI ESIASETUSLAITTEET





Laatu



m.conti esiasetuslaitteet on kokonaan valmistettu Italiassa laadukkaista komponenteista. Rungot ovat vakaita, adapterin ja kartion sovitykset ovat erittäin tarkkoja. Luotettava elektroniikka, tehdas tekee elektroniikan osalta yhteistyötä myös Givi Misuren kanssa. Laitteille myönnetään vuoden takuu. Kaikki esiasetuslaitteet tarkastetaan sertifioiduilla mittausvälineillä ja toimitetaan tarkastustodistuksella varustettuna. m.conti esiasetuslaitteet ovat olleet maahantuonnissamme yli 20-vuotta ja ovat osoittauneet luotattaviksi, ei yhtään reklamaatiota. Erinomainen hinta laatu! Kaikki mallit on suunniteltu metalliteollisuuden tarpeisiin, mutta soveltuvat käytattäväksi, puu-, muovi- ja lasiteollisuuden käyttöön jne.





Mekaanisesti mittaava Preset P 368 M
Optisesti mittaava UNICO

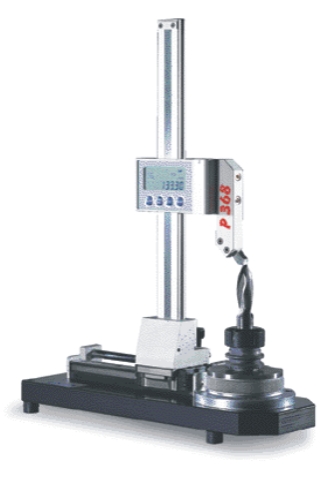

P368M



Tämä malli P368M on tarkoitettu metalliteollisuuteen. Rakenne on tukeva, runko terästä ja tupla pysty tolppa, pienimmänkin mallin paino on 27kg. Puuteollisuudelle tarkoitetussa mallissa P368LR runko on Alumiinia ja tolppa on yksinkerteinen eikä se ole yhtä vakaa. P368M on ihanteellinen esiasetuslaite tarkkaan esiasetukseen aivan koneen vieressä. P368M on ensimmäinen askel kohti tuotantolinjan työkalun esiasetusta. Se on myös täydellinen monipuolinen mittauslaite niille, joilla on valmiiksi asennettu työkaluhuone. Erittäin nopea ja helppo esiasetus. Ei tarvita tuurnaa.



MALLIT



P368M.3: halkaisija mitta 250 mm / korkeus mitta 300 mm

P368M.4: halkaisija mitta 250 mm / korkeus mitta 400 mm

P368M.XM: halkaisija mitta  400 mm / korkeus mitta 300 mm

P368M.MEGA: halkaisija mitta 600 mm / korkeus mitta 600 mm



OMINAISUUDET



Lämpöstabiloidut teräsrakenteet

Vakaa, isoa kuormitusta kestävä runkorakenne

Työkalunpidin karkaistua ruostumatonta terästä, erittäin tarkka sovitus, nollauspinnat

Mekaaniset pika akselilukot

Mikrometriruuvit

X-akselin Kuulajohteet esijännitetyin sivuohjaimin

Tukeva, kulutusta kestävä kaksois pystytolppa

Tarkkuushiotut johteet

Mittaus huipputarkalla magneettinauhalla

Työkalun kiinnitys ISO, CAPTO, BT, VDI, HSK

Resoluutio 0.01 mm

MIttaustarkkuus : 0.03 mm

Toistotarkkuus : 0.01 mm

Z akselin näyttö: yksivärinen hyvin erottuva LCD näyttö

X akselin näyttö: yksivärinen hyvin erottuva LCD näyttö

4 monitoiminäppäintä kummassakin näytössä

4 konelähtöpistettä voidaan tallentaa muistiin

Paristokäyttöinen

UNIKO



Optisesti mittaava, täysin varusteltu, tukeva ja erittäin helppokäyttöinen.

Automaattinen työkalun mittojen tunnistus vain työkalua pyöräyttämällä. Esiasetuksen aloittaminen kamerakäyttöisellä esiasetuslaitteella  on helppoa tällä käyttäjä ystävällisellä laitteella. Työkalun geometrian tarkistus on helppoa ja intuitiivista. Tehokas helposti integroitava postprosessori.



MALLIT



UNIKO 44: halkaisija mitta 400 mm / korkeusmitta 400 mm

UNIKO 45: halkaisija mitta 400 mm / korkeusmitta 500 mm

UNIKO 46: halkaisija mitta 400 mm / korkeusmitta 600 mm



OMINAISUUDET



Lämpöstabiloidut teräsrakenteet

Työkalun kiinnitys ISO, CAPTO, BT, VDI, HSK

Resoluutio 0.001 mm

Työkalunpidin karkaistua ruostumatonta terästä, erittäin tarkka sovitus, nollauspinnat

1 µm lasimittasauvat

CVS käyttäjäystävällinen, monikielinen softa

Pystyyn asennettu HD 19" laajakuvanäyttö

HD kamera

40x suurennosta ja 5 x 5 näkökenttää

Mekaaninen pika akseli lukko

Mikrometriruuvit

Työkalunpitimen lukitusjarru

USB hub ja LAN liitännät

Windows® käyttöjärjestelmä, jossa on varmuuskopiointijärjestelmä

Tallennus: 200 konelähtöpistettä ja 40.000 työkalua



OPTIOT



LED-rengas valaisin

Etiketti printteri

Pöytä  C231

Tool Pack lisä-ohjelmistopaketti



Optisesti mittaava LEADER +
Optisesti mittaava PERFORMANCE

LEADER PLUS



Suorituskykyinen, tehokas ja erittäin helppokäyttöinen esiasetuslaite. Automaattinen työkalujen mittojen tunnistus vain työkalua pyöräyttämällä. Pitkälle kehittynyt laite työkalujen analysointiin GHOST ja  DXF moduulien ansiosta. INTERLOCK SYSTEM: työkalun lukituksen ansiota erittäin tarkka mittaus.



MALLIT



LEADER PLUS 44: halkaisija mitta 400 mm / korkeus mitta 400 mm

LEADER PLUS 45: halkaisija mitta 400 mm / korkeus mitta 500 mm

LEADER PLUS 46: halkaisija mitta 400 mm / korkeus mitta 600 mm



OMINAISUUDET



Lämpöstabiloidut teräsrakenteet

Työkalun kiinnitys ISO, CAPTO, BT, VDI, HSK

Resoluutio 0.001 mm

Työkalunpidin karkaistua ruostumatonta terästä, erittäin tarkka sovitus, nollauspinnat

1 µm lasimittasauvat

CVS käyttäjäystävällinen, monikielinen softa

Pystyyn asennettu HD 22" laajakuvanäyttö

HD kamera

40x suurennosta ja 7 x 7 näkökenttää

Pneumaattiset akseli lukitukset

Mikrometri ruuvit

Työkalunpitimen lukitusjarru

USB hub ja LAN liitännät

Windows® käyttöjärjestelmä, jossa on varmuuskopiointijärjestelmä

Tallennus: 200 konelähtöpistettä ja 40.000 työkalua



OPTIOT



22" kosketusnäyttö

Etikettitulostin

Pöytä C231

Interlock System työkalun lukitus

DXF työkalujen export / import softa

Balluff® työkalun tunnistusjärjestemä:

Asiakkaan tulee varmistaa cnc koneen Balluf valmius, asentaa Balluf koneelle ja kirjoittaa lastu. Lastu toimitetaan mcontille jolloin voidaan tehdä koko sisällöstä tarjous. Asiakkaan pitää lisäksi hankkia konevalmistajalta lastun lukija, pitimet joihin voidaan laittaa lastut ja lastut. mconti toimittaa kirjoittimen, lisätarvikkeet ja softan! Tässä etuina on mittaustulosten siirto nopeus cnc ohjaukseen. Lastuun voidaan tallentaa mitat, käyttöikä, terän huolto ikä ym. Ja jos muilla koneilla on myös lastun lukijat niin saman työkalun tiedot päivittyvät myös eri koneille!

mcontin Balluf toimitus sisältö:

Balluff prosessori BIS C-600-007-650-00-KL1
Balluff kaapeli 5 mi BIS C-300-05
Virtalähde 24 Vcc
Kaapeli RS232 L=1,5 mt
Postprosessori CNC koneelle (post processor for cnc machinery)
Softa tiedonsiirtämiseksi esiasetuslaitteesta Balluff järjestelmään, hinta sis.järjestelmän ja esiasetuslaitteen alk alle 15000,00€

PERFORMANCE



M.CONTI:n kokemuksesta tulee CONSTANT GEOMETRY TECHNOLOGY (C.G.T.). Materiaalit ovat CONSTANT GEOMETRY -filosofian ydin. Materiaalien valinta on perusta, jonka ympärille tuotekehitys toteutetaan. Sarjan monipuolisin ja varustelluin esiasetuslaite, kuitenkin erittäin helppokäyttöinen.



MALLIT



PERFORMANCE 44: halkaisija mitta 400 mm / korkeus mitta 400 mm

PERFORMANCE 45: halkaisija mitta 400 mm / korkeus mitta 500 mm

PERFORMANCE 46: halkaisija mitta 400 mm / korkeus mitta 600 mm

PERFORMANCE 65: halkaisija mitta 600 mm / korkeus mitta 500 mm

PERFORMANCE 66: halkaisija mitta 600 mm / korkeus mitta 600 mm

PERFORMANCE 68: halkaisija mitta 600 mm / korkeus mitta 800 mm



OMINAISUUDET



Lämpöstabiloidut teräsrakenteet

Työkalun kiinnitys ISO, CAPTO, BT, VDI, HSK

Resoluutio 0.001 mm

Työkalunpidin karkaistua ruostumatonta terästä, erittäin tarkka sovitus, nollauspinnat

1 µm lasimittasauvat

CVS käyttäjäystävällinen, monikielinen softa

DXF työkalujen export/import softa

Pystyyn asennettu HD 24" laajakuvanäyttö

HD kamera

40x suurennosta ja 7 x 7 näkökenttää

Pneumaattiset akseli lukitukset

Mikrometri ruuvit

INTERLock mekaaninen lukitusjärjestelmä, kaksi vetotankoa (ISO 40 e 50)

Langaton näppäimistö ja hiiri. DYMO 450 etikettitulostin

Työkalunpitimen lukitusjarru

Vankkarakenteinen kaapillinen aluspöytä

USB hub ja LAN liitännät

Windows® käyttöjärjestelmä, jossa on varmuuskopiointijärjestelmä

Tallennus: 200 konelähtöpistettä ja 40.000 työkalua



OPTIOT



Pystyyn asennettu 22” HD kosketusnäyttö
