OBER power pneumaattisia ruuvinvääntimiä löytyy laaja valikoima erilaisiin ruuvaus tarpeisiin. OBER ruuvinvääntimet on suunniteltu ja valmistettu niin, että ne tarjoavat huippuominaisuuksia, tarkkuuden, ergonomian, äänettömyyden, luotettavuuden, toistotarkkuuden ja turvallisuuden suhteen. Ober vääntimiä on käytössä kaikilla teollisuuden aloilla, komponenttien asennukseen, kiinnittämiseen ja  kaikenlaisien ruuvien vääntöön. OBERIN laaja valikoima ruuvinvääntimiä sisältää mallit: suorat-, pistoolimalliset ja kulmaruuvinväätimet säädettävällä momentilla. Momentin toteutustapoja on valittavissa useita erilaisia. Käynnistykset painamalla tai napista. Laadukas ruuvinvääntöprosessi riippuu ruuvityyppien, materiaalien ja ruuvinvääntimien yhteensopivuudesta. Ober vääntimet on tarkoitettu vaativaan tuotantokäyttöön, vääntimillä on hyvin pitkä käyttöikä!  Lataa kiritysmomentti taulukko

RUUVINVÄÄNTIMET MOMENTIN SÄÄDÖLLÄ-LIUKUKYTKIN ACCU-TRK

Tämä liukukytkin tyyppi katkaisee ilman tulon moottoriin, kun ennalta asetettu momentti

saavutetaan. Kytkin mahdollistaa tarkat kiristysmomentit (+/- 15% pehmeillä-  ja

+/- 10% kovilla materiaaleilla), nopeuttaa tuotantoa ja vähentää odotteluaikoja.

Kytkin ehkäisee tärinän siirtymisen käyttäjän käteen. ACCU-TRK® tuoteperheen ruuvinvääntimet

toimitetaan liukukytkimen jousella, joka sallii maksimi vääntömomentin käyttämisen.

Tilauksesta voidaan valita jousi pienemmälle momentin säätöalueelle.



KÄYNNISTYS PAINAMALLA Ruuvainpalan kiinnitys, kuusikulma 1/4”. Lisätietoja!

Malli

vapaat kierrokset

rpm

Ruuveille Metalli

Momentti

Nm

Pituus

mm

Runko



ø mm

Liitin

Paino

Kg

Letku m

Ilmankulutus

NI/min



dB

AMI22AT

1200

M3 - M4

0,4-1,8

215

36

1/8”GAS

0,5

6

300

70

AMI44AT

800

M4 - M5

1,7-2,4

215

36

1/8”GAS

0,5

6

300

70

AMI66AT

500

M4 - M5

1,7-3,7

215

36

1/8”GAS

0,5

6

300

70





KÄYNNISTYS PAINAMALLA Ruuvainpalan kiinnitys, kuusikulma 1/4”. Lisätietoja!

Malli

vapaat kierrokset

rpm

Ruuveille

Metalli

Momentti

Nm

Pituus

mm

Runko



ø mm

Liitin

Paino

Kg

Letku

ø min mm

Ilmankulutus

NI/min



dB (A)

ERGOVIT

20DAT

2200

M4 - M5

1,8-3,5

268,5

43

1/4”GAS

0,95

8

430

82

ERGOVIT

30DAT

750

M5 - M6

2-7,6

292

43

1/4”GAS

1,25

8

430

82

ERGOVIT

50DAT

420

M6 - M8

2-7,6

292

43

1/4”GAS

1,25

8

430

82

ERGOVIT

70DAT

310

M6 - M8

4,8-14,6

292

43

1/4”GAS

1,25

8

430

82






KÄYNNISTYS VIVUSTA Ruuvainpalan kiinnitys, kuusikulma 1/4”. Lisätietoja!

Malli

vapaat kierrokset

rpm/min

Ruuveille

Metalli

Momentti

Nm

Pituus



  mm

Runko



ø mm

Liitin

Paino

Kg

Letku

ø min mm

Ilmankulutus

NI/min



dB (A)

ERGOVIT20DL AT

2200

M4 - M5

1,8-3,5

268,5

43

1/4”GAS

0,95

8

430

82

ERGOVIT30DL AT

750

M5 - M6

2-7,6

292

43

1/4”GAS

1,25

8

430

82

ERGOVIT50DL AT

420

M6 - M8

2-7,6

292

43

1/4”GAS

1,25

8

430

82

ERGOVIT70DL AT

310

M6 - M8

4,8-14,6

292

43

1/4”GAS

1,25

8

430

82





KÄYNNISTYS VIVUSTA Ruuvainpalan kiinnitys, kuusikulma 1/4”. Lisätietoja!

Malli

vapaat kierrokset

rpm/min

Ruuveille

Metalli

Momentti

Nm

 Pituus

  mm

Runko

ø mm

Liitin

Painot



Kg

Letku

ø min mm

Ilmankulutus



Nl/min



dB (A)

AD50-350 AT

350

M6 - M10

9-27

365

47

1/4”GAS

1,8

10

600

84

AD50-250 AT

230

M8 - M10

13-35

365

47

1/4”GAS

1,8

10

600

84





KÄYNNISTYS NAPISTA JA PAINAMALLA Holkin kiinnitys, kuusikulma 1/4”. Lisätietoja!

Malli

vapaat kierrokset

rpm/min

Ruuveille

MetallI

Momentti

Nm

Pituus

mm

Runko



ø mm

Liitin

Paino

Kg

Letku

ø min mm

Ilmankulutus



Nl/min



dB (A)

ERGOVIT20AT

1800

M4 - M5

1,8-3,5

225

38

1/4”GAS

0,9

8

420

78

ERGOVIT30AT

800

M5 - M6

2-7,6

241

38

1/4”GAS

1

8

420

78

ERGOVIT70AT

280

M6 - M8

4,8-14,6

241

38

1/4”GAS

1

8

420

78





KÄYNNISTYS VIVUSTA Holkin kiinnitys, kuusikulma 1/2”. Lisätietoja!

Malli

vapaat kierrokset

rpm/min

Ruuveille

MetallIi

Momentti

Nm

Pituus

mm

Runko



ø mm

Liitin

Paino

Kg

Letku

ø min mm

Ilmankulutush



Nl/min



dB (A)

AN15/600

595

M5 - M6

3,5-12

360

44

1/4”GAS

1,7

8

430

84

AN15/300

340

M6 - M8

6-18

360

44

1/4”GAS

1,7

8

430

84





KÄYNNISTYS VIVUSTA Holkin kiinnitys, kuusikulma 1/2”. Lisätietoja!

Malli

vapaat kierrokset

rpm/min

Ruuveille

Metalli

Momentti

Nm

  Pituus



   mm

Runko



ø mm

Liitin

Painot



Kg

Letku

ø min mm

Ilmankulutush



Nl/min



dB (A)

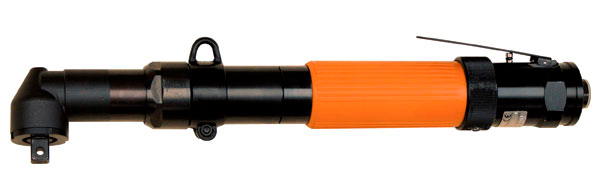

AN38/900

900

M5 - M6

3,5-12

412

47

3/8”GAS

2

10

600

85

AN38/400

400

M6 - M8

6-18

436

47

3/8”GAS

2,2

10

600

85

AN38/150

147

M6 - M8

6-26

436

47

3/8”GAS

2,2

10

600

85

AN50/200

200

M8 - M12

15-45

475

47

3/8”GAS

2,6

10

600

84

AN50/150

160

M8 - M12

20-55

475

47

3/8”GAS

2,6

10

600

84



RUUVINVÄÄNTIMET-LIUKUKYTKIN SLIP-TRK

Tämä liukukytkin tyyppi luistaa kun ennalta asetettu momentti on saavutettu, momentti

säädetään kuusiokolo-avaimella. Tämä on hyvä liukukytkin tyyppi kun  helppokäyttöisyys

on vaatimuksena. Erilaisten momenttialueiden käyttö on mahdollista jousia vaihtamalla.

Mallit joissa käytetään vakioaluetta laajempaa momenttialuetta toimitetaan lisä jousen

kanssa. Mikäli on tarvetta jatkuvaan momenttialueiden vaihtamiseen, suosittelemme

hankkimaan lisä-liukukytkimen. Ilmoitetut max. momentit ovat "sakkausmomentteja".



KÄYNNISTYS VIVUSTA Ruuvainpalan kiinnitys, kuusikulma 1/4”. Lisätietoja!

Malli

vapaat kierrokset

rpm/min

Ruuveille

Momentti

Nm

Pituus



mm

Runko



ø mm

Liitin

Paino



Kg

Letku

ø min mm

Ilmankulutus

Nl/min



dB (A)

   Metalli

Puu

ERVIT11D

2250

4

3x30

1,2

250

38

1/4”GAS

0,85

6

260

75

ERVIT22D

900

5

3x35

3

275

38

1/4”GAS

0,95

6

260

75

ERVIT33D

500

6

4x40

5,4

275

38

1/4”GAS

0,95

6

260

75





KÄYNNISTYS VIVUSTA Ruuvainpalan kiinnitys, kuusikulma 1/4”. Lisätietoja!

Malli

vapaat kierroksetl

rpm



Ruuveille

Momentti

Nm

Pituus



mm

Runko



ø mm

Liitin

Paino

Kg

Letku

ø min mm

Ilmankulutus

Nl/min



dB (A)

Metalli

Puu

ERGOVIT22D

1900

5

3x30

3

255

38

1/4”GAS

0,88

8

430

75

ERGOVIT33D

750

6

4,5x50

7,5

280

38

1/4”GAS

1,06

8

430

75

ERGOVIT55D

420

8

5,5x50

13,5

280

38

1/4”GAS

1,06

8

430

75

ERGOVIT77D

310

8

6x60

24

280

38

1/4”GAS

1,15

8

430

75



KÄYNNISTYS NAPISTA Ruuvainpalan kiinnitys, kuusikulma 1/4”. Lisätietoja!

Malli

vapaat kierrokset

rpm/min

Ruuveille

Momenttit



Nm

Pituus

mm

Runko

ø mm

Liitin

Paino

Kg

Letku h

ø min mm

Ilmankulutus



Nl/min



dB (A)

Metalli

Puu

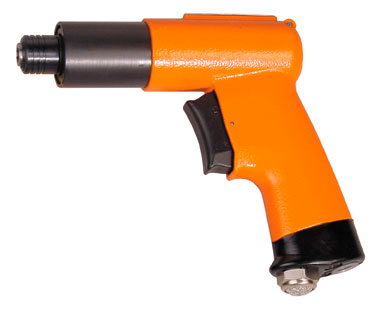

ERVIT11

2000

4

3x30

1,4

155

38

1/4”GAS

0,88

6

420

76

ERVIT22

800

5

3x35

3,6

180

38

1/4”GAS

1,05

6

420

76

ERVIT33

450

6

4x40

6,5

180

38

1/4”GAS

1,05

6

420

76



KÄYNNISTYS NAPISTA Ruuvainpalan kiinnitys, kuusikulma 1/4”. Lisätietoja!

Malli

vapaat kierroksel

rpm/min

Ruuveille

Momentti

Nm

Pituus

mm

Runko

ø mm

Liitin

Paino

Kg

Letku h

ø min mm

Ilmankulutus

Nl/min



dB (A)

Metalli

Puu

ERGOVIT22

1800

5

3x30

3,5

160

38

1/4”GAS

0,95

8

680

75

ERGOVIT25

1000

6

4,5X50

6,3

185

38

1/4”GAS

1,1

8

680

75

ERGOVIT33

670

6

4,5x50

8,8

185

38

1/4”GAS

1,1

8

680

75

ERGOVIT55

380

8

5,5x50

15,7

185

38

1/4”GAS

1,1

8

680

75

ERGOVIT77

210

8

6x60

28

185

38

1/4”GAS

1,1

8

680

75



KÄYNNISTYS NAPISTA Ruuvainpalan kiinnitys, kuusikulma 1/4”.Lisätietoja!

Malli

vapaat kierrokset

rpm/min

Ruuveille

Momentti

Nm

Pituus



mm

Runko

ø mm

Liitin

Paino

Kg

Letku

ø min mm

Ilmankulutus

Nl/min

dB (A)

Metalli

Puu

SUPERGOVIT2

1700

6

4x40

8

190

44

1/4”GAS

1,19

10

750

80

SUPERGOVIT3

670

8

5,5x50

20

215

44

1/4”GAS

1,37

10

750

80

SUPERGOVIT5

380

10

6x60

36

215

44

1/4”GAS

1,37

10

750

80



KÄYNNISTYS VIVUSTA Ruuvainpalan kiinnitys, kuusikulma 1/4”.Lisätietoja!

Malli

vapaat kierrokset

rpmmin

Ruuveille

Momentti

Nm

Pituus x Korkeus



mm

Runko

ø mm

Liitin

Paino

Kg

Letku

ø min mm

Ilmankulutus



Nl/min



dB (A)

Metalli

Puu

ERVIT933X

500

6

4x40

5,4

340 x 67

38

1/4”GAS

1,22

6

260

75



KÄYNNISTYS VIVUSTA Ruuvainpalan kiinnitys, kuusikulma 1/4”.Lisätietoja!

Malli

vapaat kierroksetl

rpm/min

Ruuveille

Momentti

Nm

Pituus x Korkeus



mm

Runko

ø mm

Liitin

Paino



Kg

Letkuh

ø min mm

Ilmankulutus



Nl/min



dB (A)

Metalli

Puu

ERVIT333

500

6

4x40

5,4

330 x 55

38

1/4”GAS

1,09

6

260

75







KÄYNNISTYS VIVUSTA Ruuvainpalan kiinnitys, kuusikulma 1/4”.Lisätietoja!

Malli

vapaat kierroksetl

rpm/min

Ruuveille

Momentti

Nm

Pituus x Korkeus



mm

Runko

ø mm

Liitin



Paino

Kg

Letku

ø min mm

Ilmankulutus



Nl/min



dB (A)

    Metalli

Puu

ERVIT922

600

5

3,5x35

4,5

258 x 122

38

1/4”GAS

1,19

6

260

75



RUUVINVÄÄNTIMET-LIUKUKYTKIN SLIP-TRK/RE

Tämä liukukytkin tyyppi luistaa kun ennalta asetettu momentti on saavutettu, säätö tapahtuu

helposti karan päässä olevaa holkkia kääntämällä. Tämä liuku kytkintyyppi on suositeltava kun

momenttia joudutaan jatkuvasti säätämään ja kun tarvitaan tarkkaa momenttia.



KÄYNNISTYS PAINAMALLA Ruuvainpalan kiinnitys, kuusikulma 1/4”. Lisätietoja!

Malli

vapaat kierrokset l

rpm/min

Ruuveille

Momentti

Nm

Pituus

mm

Runko

ø mm

Liitin

Paino

Kg

Letku

ø min mm

Ilmankulutus

Nl/min



dB (A)

Metalli

Puu

AMIRE22

1200

4

3x30

1,8

230

34

1/8”GAS

0,6

6

465

69,5

AMIRE44

800

5

4x30

2

230

34

1/8”GAS

0,6

6

465

69,5

AMIRE66

500

5

4x30

3,5

230

34

1/8”GAS

0,6

6

465

69,5



KÄYNNISTYS VIVUSTA Ruuvainpalan kiinnitys, kuusikulma 1/4”. Lisätietoja!

Malli

vapaat kierrokset

rpm/min

Ruuveille

Momentti

Nm

Pituus



mm

Runko

ø mm

Liitin

Paino

Kg

Letku

ø min mm

Ilmankulutus

Nl/min



dB (A)

Metalli

Puu

ERVIT11DRE

2250

4

3x30

1,2

265

38

1/4”GAS

1

6

260

75

ERVIT22DRE

900

5

3x35

3

290

38

1/4”GAS

1,09

6

260

75



KÄYNNISTYS VIVUSTA Ruuvainpalan kiinnitys, kuusikulma 1/4”. Lisätietoja!

Malli

vapaat kierrokset

rpm/min

Ruuveille

Momentt

Nm

Pituus

mm

Runko

ø mm

Liitin

Paino

Kg

Letku

ø min mm

Ilmankulutus



Nl/min



dB (A)

Metalli

Puu

ERGOVIT22DRE

1900

6

4x40

3

270

38

1/4”GAS

0,95

8

430

75

ERGOVIT33DRE

750

8

5x50

7,5

300

38

1/4”GAS

1,13

8

430

75

ERGOVIT55DRE

420

8

5,5x50

13,5

300

38

1/4”GAS

1,13

8

430

75

ERGOVIT77DRE

310

8

6x60

24

300

38

1/4”GAS

1,25

8

430

75



KÄYNNISTYS NAPISTA Ruuvainpalan kiinnitys, kuusikulma 1/4”. Lisätietoja!

Malli

vapaat kierrokset

Ruuveille

Momentti

Pituus

Runko

ø mm

Liitin

Paino

Kg

Letku

Ilmankulutus



dB (A)



rpm/min

Metalli

Puu

Nm

mm

ø min mm

Nl/min



ERVIT11RE

2000

4

3x30

1,4

190

38

1/4”GAS

1

8

420

75

ERVIT22RE

800

5

3x35

3,6

215

38

1/4”GAS

1,2

8

420

75



KÄYNNISTYS NAPISTA Ruuvainpalan kiinnitys, kuusikulma 1/4”. Lisätietoja!

Malli

vapaat      kierrokset

Ruuveille

Momentti

Pituus

Runko

ø mm

Liitin

Painot

Letku

Ilmankulutus



dB (A)



rpm/min

Metalli

Puu

Nm

mm

Kg

ø min mm

Nl/min



ERGOVIT22RE

1800

5

3x30

3,5

195

38

1/4”GAS

1,1

8

680

75

ERGOVIT25RE

1000

6

4,5x50

6,3

225

38

1/4”GAS

1,3

8

680

75

ERGOVIT33RE

670

6

4,5x50

8,8

225

38

1/4”GAS

1,3

8

680

75

ERGOVIT55RE

380

8

5,5x50

15,7

225

38

1/4”GAS

1,3

8

680

75

ERGOVIT77RE

210

8

6x60

28

225

    38

1/4”GAS

1,3

8

680

75



KÄYNNISTYS NAPISTA Ruuvainpalan kiinnitys, kuusikulma 1/4”. Lisätietoja!

Malli

vapaat kierrokset

rpm/min

Ruuveille

Momentti

Nm

Pituus

mm

Runko



ø mm

Liitin

Paino

Kg

Letku

ø min mm

Ilmankulutus

Nl/min



dB (A)

Metalli

Puu

SUPERGOVIT2RE

1700

6

4x40

8

230

44

1/4”GAS

1,3

8

750

75

SUPERGOVIT3RE

670

8

5,5x50

20

250

44

1/4”GAS

1,5

8

750

75

SUPERGOVIT5RE

380

10

6x60

36

250

44

1/4”GAS

1,5

8

750

75

RUUVINVÄÄNTIMET-LIUKUKYTKIN MULTI-TRK

Momentin rajoitin kytkin Tätä tyyppiä suositellaan kun ruuvattavana

on eri kokoisia ruuveja. Momenttia voidaan säätää painetta säätämällä.



KÄYNNISTYS NAPISTA Ruuvainpalan kiinnitys, kuusikulma 1/4”. Lisätietoja!

Malli

Vapaat kierrokset

Ruuvit

Momentti

Pituus

Runko

ø mm

Liitin

Paino

Letku

Ilmankulutus



dB (A)



rpm/min

Metalli

Puu

Nm

mm

Kg

ø min mm

Nl/min



ERGOR15

2400

4

4X40

2,5

162

38

1/4”GAS

0,8

8

640

75

ERGOR22

1700

5

5X60

3,5

162

38

1/4”GAS

0,8

8

640

75

ERGOR33

670

8

5X60

8,5

187

38

1/4”GAS

1

8

640

75

RUUVINVÄÄNTIMET ILMAN LIUKUKYTKINTÄ

KÄYNNISTYS NAPISTA Ruuvainpalan kiinnitys, kuusikulma 1/4”. Lisätietoja!

Malli

Vapaat kierrokset

Ruuvit

Momentti

Pituus

mm

Runko

Liitin

Paino

Letku

Ilmankulutus



dB (A)



rpm/min

Metalli

Puu

Nm

ø mm

Kg

ø min mm

Nl/min



ERVIT22SA

1100

5

3x35

3,6

145

38

1/4”GAS

0,85

8

420

75

ERVIT33SA

640

6

4x40

6,5

145

38

1/4”GAS

0,85

8

420

75

ERVIT44SA

360

8

5x50

11,5

145

38

1/4”GAS

0,85

8

420

75



KÄYNNISTYS NAPISTA Ruuvainpalan kiinnitys, kuusikulma 1/4”.Lisätietoja!

Malli

Vapaat kierrokset

Ruuvit

Momentti

Pituus

Runko

Liitin

Paino

Letku

Ilmankulutush



dB (A)



rpm/min

Metalli

Puu

Nm

mm

ø mm

Kg

ø min mm

Nl/min



ERGOVIT22SA

1800

5

3x30

3,5

125

38

1/4”GAS

0,75

8

680

75

ERGOVIT25SA

1000

6

4,5x50

6,3

150

38

1/4”GAS

0,9

8

680

75

ERGOVIT33SA

670

6

4,5x50

8,8

150

38

1/4”GAS

0,9

8

680

75

ERGOVIT55SA

380

8

5,5x50

15,7

150

38

1/4”GAS

0,9

8

680

75

ERGOVIT77SA

210

10

6x60

28

150

38

1/4”GAS

0,9

8

680

75



KÄYNNISTYS NAPISTA Ruuvainpalan kiinnitys, kuusikulma 1/4”.Lisätietoja!

Malli

Vapaat kierroksetl

Ruuvit

Momentti

Pituus

mm

Runko

Liitin

Paino

Letku

Ilmankulutus



Nl/min



dB (A)



rpm/min

Metalli

Puu

Nm

ø mm

Kg

ø min mm



SUPERGOVIT2SA

1700

6

4x40

8

155

44

1/4”GAS

1

8

750

75

SUPERGOVIT3SA

670

8

5,5x50

20

180

44

1/4”GAS

1,17

8

750

75



KÄYNNISTYS VIVUSTA Holkin kiinnitys 1/4”. Lisätietoja!

Malli

Vapaat kierrokset

Ruuvit

Metalli

Momentti

Pituus

mm

Runko

Liitin

Paino

Kg

Letku

Neliö kiinnitys

Ilmankulutus



dB (A)



rpm/min

Nm

ø mm

ø min mm

Nl/min



ERQUA932

600

6

4,5

257x70

38

1/4”GAS

1

6

1/4”

260

75

ERGOQUA936

530

8

12

284x82

43

1/4”GAS

1,35

8

3/8”

430

75



KÄYNNISTYS VIVUSTA Holkin kiinnitys 1/2”. Lisätietoja!

Malli

Vapaat kierroksetl

Ruuvit

Metalli

Momentti

Pituus

Runko



ø mm

Liitin

Paino

Letku

Neliö kiinnitys

Ilmankulutus



dB (A)



rpm/min

Nm

mm

Kg

ø min mm

Nl/min



AVS60

60

12

60

313x85

43

1/4”GAS

2,3

10

1/2”

600

75



KÄYNNISTYS VIVUSTA kiinnitys kuusikulma 10mm Lisätietoja!

Malli

Koodi.

Vapaat kierrokset

Momentti

Pituus

Runko

Ilmanotto

Paino

Letku

Kuusikulma kiinnitys

Ilmankulutus



dB (A)





rpm/min

Nm

mm

ø mm

Kg

ø min mm

mm

Nl/min



ERGOCRI310

8305050

150

15

360

43

1/4”GAS

1,45

8

10

430

82

ERGOCRI307

8305047

150

15

360

43

1/4”GAS

1,45

8

7

430

82

ERGOCRI308

8305048

150

15

360

43

1/4”GAS

1,45

8

8

430

82

ERGOCRI313

8305053

150

15

360

43

1/4”GAS

1,45

8

13

430

82
